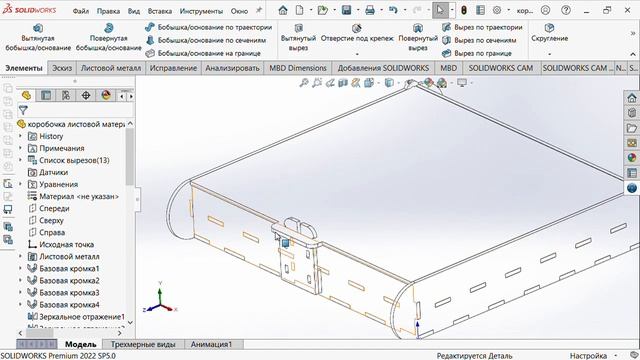

SOLIDWORKS параметрическая коробочка листовой материал
Один чертеж под любые размеры материала, плюс высота, ширина и длинна тоже параметрические. Можно быстро поменять среднюю вставку на нужную в чертеже, изменить габариты и толщину материала. Все зазоры крышки относительно корпуса (сбоку, сзади на открывание)- параметрические, зависят от толщины материала или высоты-ширины, где это необходимо. В принципе это не сложно, просто вместо обычного размера нужно записывать уравнение = "толщина" * 1,5 , где (3*1,5=4,5), если материал 6 то этот размер будет (6*1,5=9) и т.д. например =("высота"*1,2)/"ширина" и т.д.... Высота, ширина, длинна и любые другие размеры указываются в блокноте, при изменении значения в блокноте, сцена перестраивается под изменений размер. В процессе создания желательно часто менять эти значения в блокноте, что бы исключить ошибки с недопустимыми привязками при составлении эскиза каждой детали.
