15. Токарный цикл G73, 1 часть. Fanuc 0iT. Симулятор Nanjinc Swansoft SSCNC

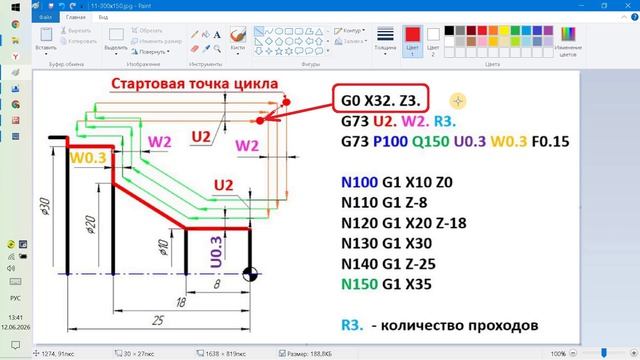

G0 X32 Z3 - стартовая точка цикла G73 U2 W2 R3 - первая строка настроек, U2 - припуск по X на R - 1 (чистовые) проходы, в нашем случае 2 прохода, W2 - то же самое по оси Z, R3 - количество проходов, из которых первый черновой, остальные условно чистовые G73 P100 Q150 U0.3 W0.3 F0.15 - вторая строка настроек. Аналогичные циклам G71 и G72. Номер первой строки цикла / номер последней строки цикла / чистовой припуск по Х / подача N100 G1 X10 N110 C1 Z-8 N120 G1 X20 Z-18 N130 G1 X30 N140 G1 Z-25 N150 G1 X35 Профиль конечного припуска, до которого нужно проточить, со следующими особенностями: номера нужны только для первой и последней строки, строки 110-140 можно не писать. Так же при общем движении по G1, указать можно только в первой строке, симулятор и большинство стоек правильно воспримут, если не будет указываться в каждой строке. Картинка с циклом находится https://vk.com/albums-221425672?z=photo-221425672_457239040%2Fphotos-221425672 Эскиз изготавливаемой детали https://vk.com/albums-221425672?z=photo-221425672_457239041%2Fphotos-221425672
