Трансформатор, который держит чистый меандр до 60 кГц

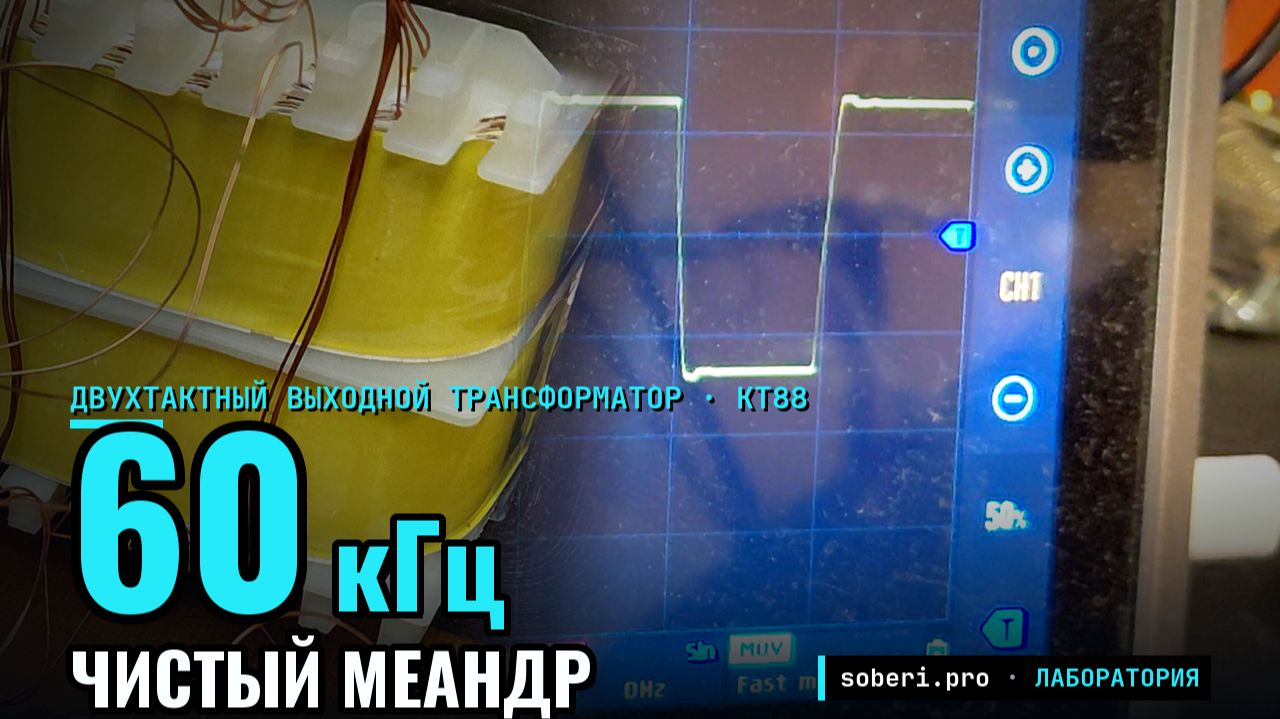

Выходной трансформатор — самое слабое место лампового усилителя. Именно он первым заваливает фронты, ограничивает полосу и «съедает» динамику на краях диапазона. Я поставил задачу сделать выходник, который передаёт прямоугольный сигнал без искажений до предельных частот — и вот результат. На этих измерениях трансформатор держит фактически идеальный меандр вплоть до 60 кГц: без завала фронтов, выбросов и звона. Форма сигнала на выходе повторяет вход. О ТРАНСФОРМАТОРЕ Новая модель выходного трансформатора для двухтактных (push-pull) усилителей на лампах КТ88. Ультралинейное и супер-ультралинейное включение, с обмотками катодной обратной связи. ХАРАКТЕРИСТИКИ - Выходное сопротивление: 4 / 6 / 8 Ом - Мощность: 50 Вт - Полоса частот: 10 Гц – 60 кГц по уровню −1 дБ ИЗМЕРЕНИЯ Все замеры выполнены прямоугольным сигналом (меандр) амплитудой 1 В на частотах 1, 10, 20, 30, 40, 50 и 60 кГц. В кадре видно, как форма сигнала сохраняется на всей полосе. 🔔 Подписывайтесь на канал soberi.pro / «Золотая Середина», чтобы не пропустить продолжение. =================== 🔗soberi.pro в Instagram https://www.instagram.com/soberi.pro/ 🔗soberi.pro в Telegram https://t.me/soberipro 🔗Золотая Середина в ВК https://vk.com/goldenmiddle_com 🔗Золотая Середина на Facebook https://www.facebook.com/golden.middle.3/ #soberipro #трансформатор #измерениятрансформатора
