Детали по компоновочной геометрии в КОМПАС-3D: связь не рвётся! Параметрический каркас. Исполнения

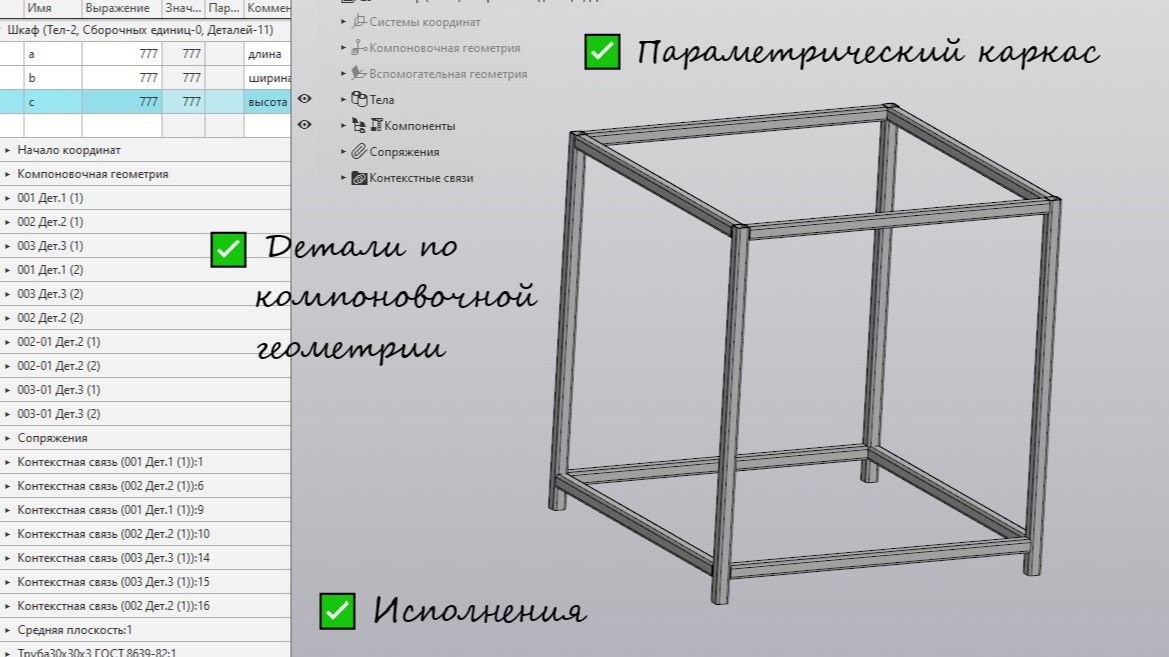

**Главная фишка этого видео:** детали создаются по компоновочной геометрии, и **связь не рвётся** даже при изменениях размеров. **Создаём полностью параметрический каркас (стеллаж/шкаф) в КОМПАС-3D!** ⏱️ **Длительность:** 11 минут (за 5 минут не уложился 😅) 🔧 **Что вы узнаете из видео:** **1. Компоновочная геометрия (отдельный файл):** ✅ Создание компоновочной геометрии ✅ Переменные: длина, ширина, высота ✅ **Почему компоновочная геометрия — это база для стабильной параметризации** **2. Сборка и связь переменных (без разрыва связей):** ✅ Вставка компоновочной геометрии в сборку ✅ Создание переменных в сборке ✅ Привязка переменных сборки к компоновочной геометрии через ссылки в компонентах ✅ **Детали привязаны к компоновочной геометрии — связь не рвётся** **3. Создание профилей по компоновочной геометрии:** ✅ Добавление профиля в разделе «Металлоконструкции» ✅ Преобразование тел профиля в компоненты (отдельные файлы деталей) **4. Подрезка и вырезы:** ✅ Создание вырезов в первом профиле ✅ Создание ответных пазов во втором профиле ✅ Преобразование в компоненты **5. Копирование и сборка:** ✅ Зеркальное копирование стоек (4 шт) ✅ Зеркальное копирование нижнего контура **6. Верхний контур (разное исполнение) — один файл, две разные детали:** ✅ Копирование через среднюю плоскость ✅ Верхний профиль той же длины, но вырезы меньше (на один паз) **7. Финальная сборка и проверка:** ✅ Полная сборка каркаса по компоновочной геометрии ✅ Меняю переменные — модель перестраивается, **связи не рвутся** ⚠️ **Если в конце появляются ошибки в эскизах:** - Значит, привязки/ограничения были привязаны к «нестабильным» объектам - Самый быстрый способ — удалить проблемный эскиз и построить заново - Привязывайтесь к компоновочной геометрии, базовым плоскостям и переменным 🎯 **Для кого это видео:** 🔹 Конструкторов, работающих с параметрическими сериями 🔹 Инженеров, создающих каркасы, стеллажи, шкафы 🔹 Тех, кто устал от разрыва связей при изменении модели 💬 **Вопросы пишите в комментарии — отвечу!**
