14. F-15C: Система PACS и система СПО (TEWS)

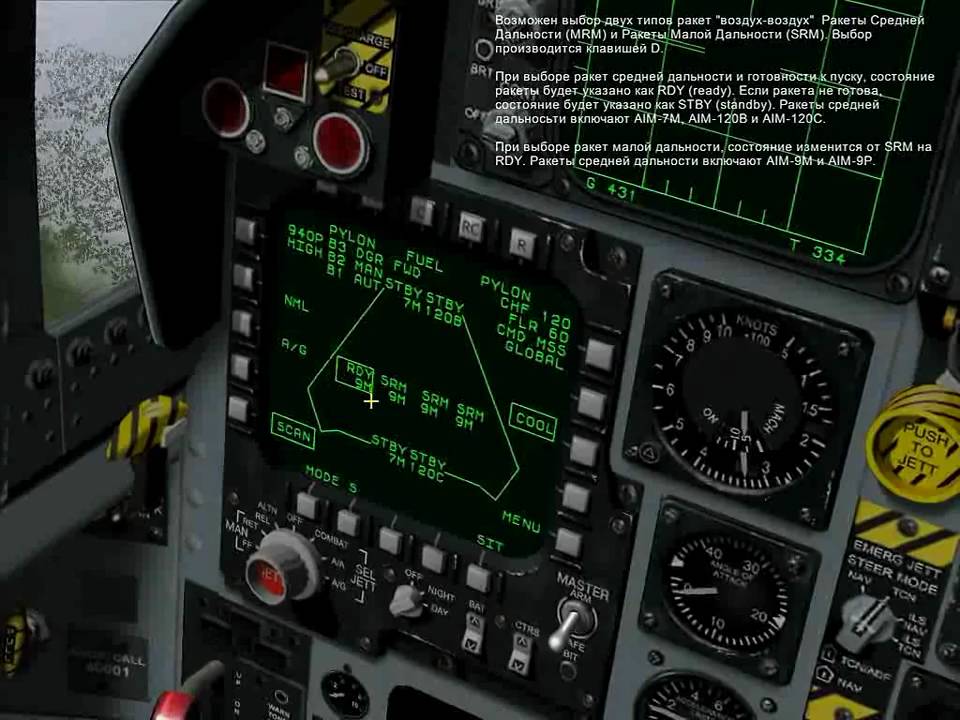

1. Добро пожаловать в тренировочный полет на ознакомление с панелью управления системой вооружения или PACS и системой предупреждения об облучении (СПО) или TEWS истребителя F-15C. Панель PACS отображает состояние вооружения на самолете и СПО TEWS получает и отображает данные об облучающих угрозах. Если вам нужно приостановить полет, нажмите клавишу "PAUSE". 2. Начнем с панели PACS и данными отображенными на ней. Начиная сверху, видим индикацию подвесных топливных баков (ПТБ) слева, посередине и справа. Если на подвеске присутствует ПТБ, индикация будет указывать "FUEL", если нет, будет указывать "PYLON". 3. В верхней левой части PACS указывается оставшейся количество снарядов пушки. В данный момент это 940 снарядов. В верхней правой части указывается оставшейся количество дипольных отражателей (CHF) и ложных тепловых целей (FLR). 4. На правой стороне PACS отображается состояние головки самонаведения ракеты AIM-9. При наличии ракет AIM-9 и выбраном режиме воздух-воздух, индикация "COOL" будет указывать на охолождение ГСН. В нижней левой части PACS, индикация "SCAN" отображает режим сканирования ракеты AIM-9. Это видно при включенном режиме сканирования ракеты AIM-9 (клавиша "6"). 5. Основное назначение PACS это индикация наличия и состояния вооружения. Индикация представляет собой вид самолета в плане с обозначенными точками подвесок. 6. Возможен выбор двух типов ракет "воздух-воздух" Ракеты Средней Дальности ("MRM") и Ракеты Малой Дальности ("SRM"). Выбор производится клавишей "D". При выборе ракет средней дальности и готовности к пуску, состояние ракеты будет указано как "RDY" (ready). Если ракета не готова, состояние будет указано как "STBY" (standby). Ракеты средней дальносьти включают AIM-7M, AIM-120B и AIM-120C. При выборе ракет малой дальности, состояние изменится от "SRM" на "RDY". Ракеты средней дальности включают AIM-9M и AIM-9P. 7. Система TEWS имеет в составе станцию РТР ALR-56C, которая обнаруживает и классифицирует наземные и воздушние источники излучения. Кроме СПО, в систему входят устройства выброса ловушек и интегрированная станция активных помех (САП). Для отброса дипольных отражателей (ДО) против ракет с радарной ГСН, нажми клавишу "Insert". Для отброса тепловых ловушек (ЛТЦ) против ракет с инфракрасной ГСН, нажки клавишу "Delete". Что-бы включить САП, нажми клавишу "E". Станция активных помех значительно уменьшит дальность захвата радаром противника. После включения, перед началом работы, она требует 15 секунд на прогрев. 8. СПО способна различать режимы работы источников излучения: сканирование, захват, пуск. Каждый из режимов имеет соответствующий звуковой и визуальный сигнал выдаваемый системой TEWS для летчика. Индикатор СПО так-же указывает азимут и тип источника. 9-12. на сайте lockon.ru
1. Добро пожаловать в тренировочный полет на ознакомление с панелью управления системой вооружения или PACS и системой предупреждения об облучении (СПО) или TEWS истребителя F-15C. Панель PACS отображает состояние вооружения на самолете и СПО TEWS получает и отображает данные об облучающих угрозах. Если вам нужно приостановить полет, нажмите клавишу "PAUSE". 2. Начнем с панели PACS и данными отображенными на ней. Начиная сверху, видим индикацию подвесных топливных баков (ПТБ) слева, посередине и справа. Если на подвеске присутствует ПТБ, индикация будет указывать "FUEL", если нет, будет указывать "PYLON". 3. В верхней левой части PACS указывается оставшейся количество снарядов пушки. В данный момент это 940 снарядов. В верхней правой части указывается оставшейся количество дипольных отражателей (CHF) и ложных тепловых целей (FLR). 4. На правой стороне PACS отображается состояние головки самонаведения ракеты AIM-9. При наличии ракет AIM-9 и выбраном режиме воздух-воздух, индикация "COOL" будет указывать на охолождение ГСН. В нижней левой части PACS, индикация "SCAN" отображает режим сканирования ракеты AIM-9. Это видно при включенном режиме сканирования ракеты AIM-9 (клавиша "6"). 5. Основное назначение PACS это индикация наличия и состояния вооружения. Индикация представляет собой вид самолета в плане с обозначенными точками подвесок. 6. Возможен выбор двух типов ракет "воздух-воздух" Ракеты Средней Дальности ("MRM") и Ракеты Малой Дальности ("SRM"). Выбор производится клавишей "D". При выборе ракет средней дальности и готовности к пуску, состояние ракеты будет указано как "RDY" (ready). Если ракета не готова, состояние будет указано как "STBY" (standby). Ракеты средней дальносьти включают AIM-7M, AIM-120B и AIM-120C. При выборе ракет малой дальности, состояние изменится от "SRM" на "RDY". Ракеты средней дальности включают AIM-9M и AIM-9P. 7. Система TEWS имеет в составе станцию РТР ALR-56C, которая обнаруживает и классифицирует наземные и воздушние источники излучения. Кроме СПО, в систему входят устройства выброса ловушек и интегрированная станция активных помех (САП). Для отброса дипольных отражателей (ДО) против ракет с радарной ГСН, нажми клавишу "Insert". Для отброса тепловых ловушек (ЛТЦ) против ракет с инфракрасной ГСН, нажки клавишу "Delete". Что-бы включить САП, нажми клавишу "E". Станция активных помех значительно уменьшит дальность захвата радаром противника. После включения, перед началом работы, она требует 15 секунд на прогрев. 8. СПО способна различать режимы работы источников излучения: сканирование, захват, пуск. Каждый из режимов имеет соответствующий звуковой и визуальный сигнал выдаваемый системой TEWS для летчика. Индикатор СПО так-же указывает азимут и тип источника. 9-12. на сайте lockon.ru
