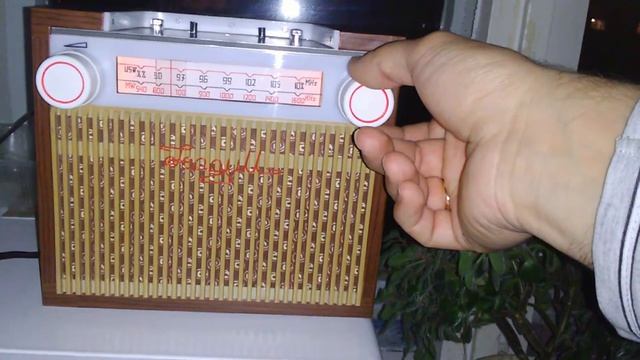

Самодельный радиоприемник Seagull (Чайка)
Данный радиоприемник собран по сути из подручных материалов, за основу взял плату от китайского кассетного плеера с радиоприемником NAÏKO, сам плеер давно разбомблен а вот приемная часть пригодилась, собран приемник на микросхеме TA8164P, работает в двух диапазонах СВ и УКВ(88-108) обладает хорошей чувствительностью и избирательностью, долго с ним пришлось повозиться чтобы запустить и настроить, все остальные узлы самодельные, унч на TDA2030A, предусилитель с темброблоком на NE5532(малошумящий операционный двухканальный усилитель), верньер настройки состоит из трех шкивов от лпм магнитофонов самодельного приводного вала (из сварочного прутка ф4мм и надставки под рукоятку из медной трубки) самодельного ведомого шкива(из крышки от крема)и лавсановой нити, один из шкивов имеет натяжитель из пружины, шасси из алюминированного пластика, динамик с прорезиненным демпфером от телевизора, корпус из фанеры 10мм оклеен самоклейкой, звуковая решетка это фрагмент решетки радиолы Ангара - 67, логотип из медной проволоки выгнут безразрывно облужен и окрашен цветным лаком, задняя крышка из двп, ручки на лицевой панели самодельные из крышек от тюбиков из под паштета залиты эпоксидным клеем с последующим сверлением необходимых отверстий (потом заменил на ручки от лабораторного генератора частоты) верхние ручки от умершего dvd проигрывателя POLAR (MIC, ECHO), шкала из куска поликарбоната 4мм с двух сторон вставлены платы с четырьмя желтыми светодиодами и заматовлена белой принтерной бумагой с рисунком шкалы (шкала не точная скорее образно ориентировочная)но в целом попадает в диапазон, и наконец питается все блоком зарядки от телефона NOKIA 6300 выдает 8в и вполне хватает для нормальной работы радиоприемника. Извиняюсь что не комментировал, не очень умею это делать. Нутро и шасси в следующих частях, шасси вынимается целиком полностью сохраняя работоспособность приемника (по примеру VEF-202).
