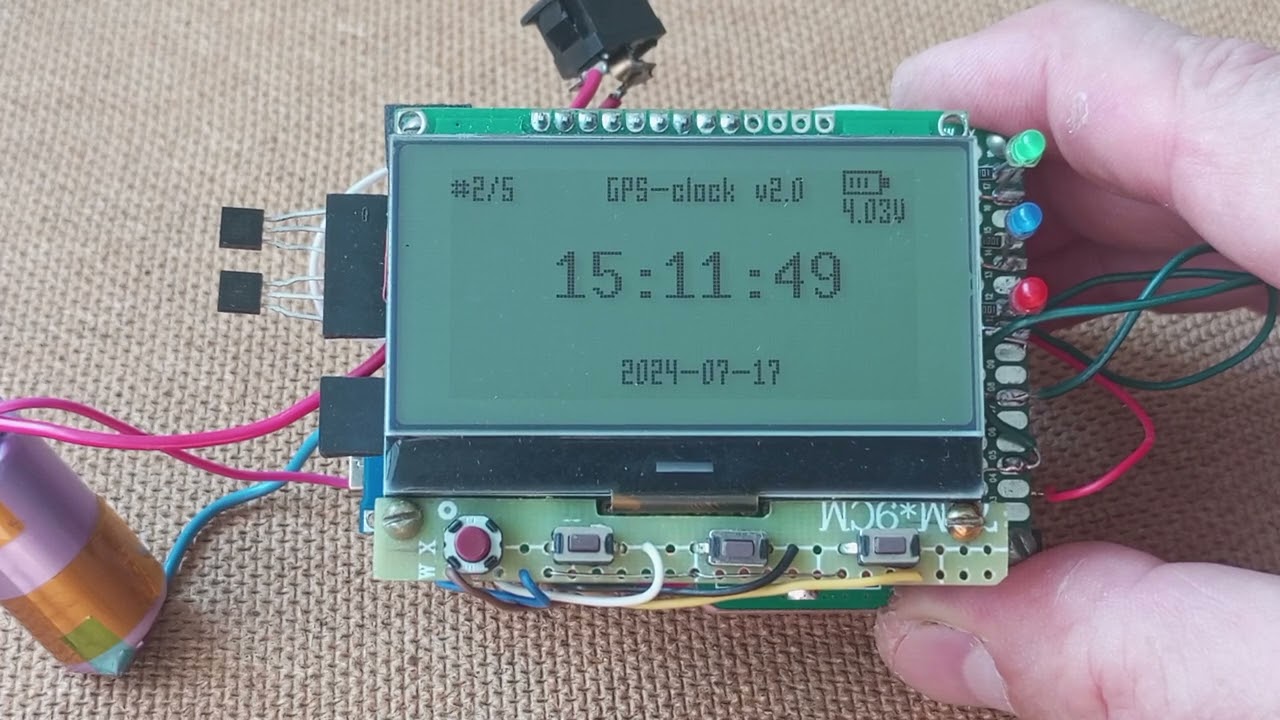

GPS-clock v2.0 Проект в стадии тестирования и оформления на сайте https://mralb.ru/sections/programming/arduino.php#content_center ПОЯСНЕНИЯ: На дисплее GMG12864 выводятся: Время с учётом поясного времени (изменение в настройках) Дата в международном формате: ГГГГ-ММ-ДД Если GPS поймал нужное чило спутников, то дополнительно выводится: Широта/Latitude Север/Юг/N/S Долгота/Longitude Восток/Запад/W/E Три кнопки управления: SET/МЕНЮ - долгое нажатие вход/выход в/из меню настройки SET/МЕНЮ - короткое нажатие - переход к следующему параметру PLUS /+ - Прибавить значение MINUS/- - Убавить значение При смене часа на выводе PIN_CORR выдаётся импульс коррекции для любых внешних устройств (часов и т.п.). Настройка длительности в меню настроек. Если установлена длительность 0 мс, то импульс не выдаётся. Для управления внешними устройствами к выводу PIN_CORR подключен резистор 510 Ом, который соединён с выводом 1 оптрона PC817. Вывод 2 оптрона PC817 соединён с GND. Выводы 3, 4 - выход управления на внешнее устройство. ВКЛЮЧЕНИЕ При вкючении устройства вначале идёт загрузка из EEPROM параметров настройки устройства. Далее идёт тестирование светодиодов и кнопок. Далее идёт поиск подключенных датчиков температуры DS18B20 (до 2 шт.). Если датчики не найдены, то идём дальше. Далее идёт подключение датчика BME280. Если датчик не найден, то стоп программа и соответственное сообщение. ЭКРАНЫ Устройство пока имеет 4 экрана вывода информации на дисплей. 1. Экран с временем, датой, широтой, долготой 2. Экран с временем и датой (просто как часы) 3. Экран с информацией датчиков температуры (до 2 шт.) 4. Экран с временем, датой, параметрами барометра: -температура °С -давление ммРт/кПа -влажность % Если в настройках параметр mode = 0, то при работе происходит автоматическая смена экранов по кругу, время показа экрана устанавливается в настройках. В левом верхнем углу выводится номер экрана и при mode=0 через / выводится время показа экрана в секундах. Если mode отличное от 0, то выводится соответствующий экран и в левом верхнем углу дисплея номер экрана. при mode != 0 возможно быстрое переключение экранов при нажатии кнопок МИНУС и ПЛЮС. Нажатие продолжительное. При смене экрана происходит запись нового mode в EEPROM. ИНДИКАЦИЯ Синий светодиод указывает на импульс синхронизации. Красный светодиод указывает на запись нового значения в EEPROM. Зелёный светодиод указывает на достаточное количество спутников, что позволяет получать координаты местоположения. АККУМУЛЯТОР Устройство может работать от встроенного аккумулятора. В этом случае на дисплее выводится пиктограмма батарейки и под ней значение напряжения аккумулятора. В пиктограмме внутри батарейки есть 4-е линии, которые соответствуют по 30% заряда. - 0% нет линий - 30% 1-я линия - 60% 2-я линия - 90% 3-я линия - 100% 4-я линия GPS Если спутников недостаточно, то на экране в позиции времени выводится поясная поправка и выводится надпись "Мало спутников". Если некоторые спутники находятся, то выводится время и дата. Если найдено достаточное количество спутников, то выводятся координаты местоположения: широта/долгота DS18B20 Если найдены 2 датчика, то на экране №3 выводятся у каждого датчика по кругу: - Температура °С - Чип - Номер датчика 0/1 - Адрес датчика в HEX виде - Точность измерения датчика (9...12) - Коэффициент поправки температуры датчика Если нарушена линия подключения датчика, то выводится номер датчика (если их 2) и сообщение "Ошибка данных датчика DS18B20". При восстановлении линии подключения вывод информации возобновляется МЕНЮ/SET Переход в настройки и выход из настроек по длительному нажатию на кнопку МЕНЮ/SET На данный момент 2024-07-17 всего 16 настроек: 1. Mode - номер экрана 1...4, при 0 - автоматическая прокрутка экранов по кругу 2. Light - Подсветка дисплея от 0 до 250 3. Contrast - Контраст дисплея 0/100 4. PrntTmZn - Вывод поясного времени 0/1 5. TimZonH - Поясной час ±12 6. TimZonM - Поясные минуты ±59 7. TimCorr - Корректирующий импульс, мс 0/2000 8. kTerm1 - Поправка температуры DS18B20 №1 9. kTerm2 - Поправка температуры DS18B20 №2 10. TimeDS - Время индикации температуры с DS18B20 11. 0-eng/1-рус - Выбор языка надписей 12. TimeMode - Время показа экрана в секундах, при mode=0 13. kPress - Поправка давления в мм Рт для BME280 ±10 mmHg. 14. kTermB - Поправка температуры для BME280 ±10°C. 15. kHumid - Поправка влажности для BME280 ±20%. 16. 0-mmH/1-kPa - Система измерения давления ммРт/кПа Если в настройках не делались изменения, то при выходе к EEPROM нет обращения. Если сделаны изменения, то данные изменения вносятся в EEPROM и красный светодиод на каждый изменённый параметр выдаёт один длительный импульс. После этого происходит обновление в EEPROM и красный светодиод выдаёт серию коротких импульсов.
