Диаметральные и радиальные размеры в Компас 3D v11 (22/49)

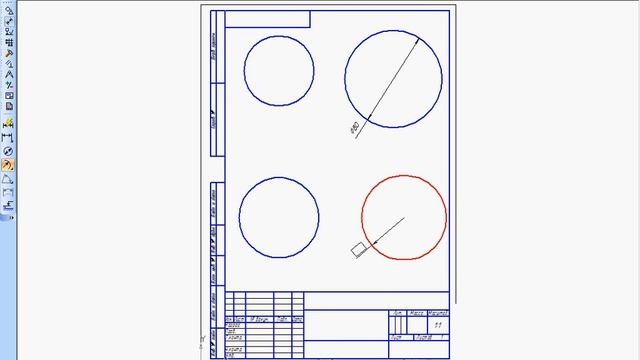

http://www.teachvideo.ru/catalog/33 - еще больше обучающих роликов о 3D-моделировании ответят на ваши вопросы на нашем сайте бесплатно! Чтобы построить диаметральный размер, вызовите команду Диаметральный размер. Укажите окружность, которую требуется образмерить. Размерная линия может быть полная или с обрывом. Для выбора нужного варианта воспользуйтесь группой переключателей Тип на вкладке Размер Панели свойств. При необходимости отредактируйте размерную надпись и выберите параметры отрисовки размера. Если выбрано автоматическое или ручное размещение размерной надписи, задайте точку т1, определяющую положение размерной линии и надписи. Если выбрано размещение размерной надписи на полке, задайте точку начала полки т2. Если же вы хотите построить радиальный размер, то вызовите команду Радиальный размер. Укажите окружность или дугу окружности, которую требуется образмерить. При необходимости отредактируйте размерную надпись и выберите параметры отрисовки размера. Если выбрано автоматическое или ручное размещение размерной надписи, задайте точку т1, определяющую положение размерной линии. Если выбрано размещение размерной надписи на полке, задайте точку начала полки т2. Радиальный размер может быть проставлен от центра или не от центра окружности (дуги). В обоих случаях размерная линия принадлежит прямой, проходящей через центр образмериваемой окружности. Отличие состоит в следующем. Если размер проставлен от центра, то длина его размерной линии не может быть меньше радиуса. Если размер проставлен не от центра, то длина размерной линии может быть любой. Для выбора нужного варианта воспользуйтесь группой переключателей Тип на вкладке Размер Панели свойств.
